مجفف بمواد امتصاص الرطوبة (Desiccant Dryer)
مجفف تجديد الهواء

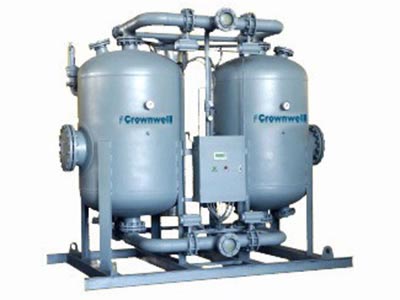

مجفف بدون حرارة، CWPH (120-1800 cfm)
إن المجفف بمواد امتصاص الرطوبة هذا، أو مجفف تجديد الهواء، أو المجفف ببرجين أو جهاز تجفيف الهواء، عبارة عن اختيار مثالي لتجفيف الهواء بنقطة التكاثف (وتسمى أيضا نقطة الندى) بـ -40°F أو-100°F. وفضلا عن ذلك فهي ملائمة أيضا في البيئات الخطرة. وعلى العموم فهذه المجففات تأتي بما يلي من الميزات:
1) إنها أقل كلفة مقارنة لها مع المجففات المنشطة.
2) إنها لا تتطلب قدرة عالية لتشغيلها، وبالتالي فهي موفرة بشكل كبير.
3) إنها تشتغل بدجات حرارة منخفضة
4) إنه لا يمكنها أن تتسبب في حرائق أو في أضرار أخرى.
يتم استخدام مجفف الهواء هذا في المناجم، وأجهزة الحفر، والعديد من مختلف الأنشطة الصناعية الأخرى. إنه ملائم بشكل كبير لمستخدمي الكميات الكبيرة من الهواء الجاف جدا. وعلى العموم، يمكن تصنيع هذا المجفف الهوائي بشكل معياري ووفقا للطلبات الخاصة للزبائن. ويتكون من الأجزاء التالية:
آلية التجفيف والتنشيف: أوكسيد الألومنيوم المنشط 14 بوصة بصلابة عالية.
الفلتر الأولي: يتم تركيب فلتر التجيمع هذا (HC) سواء داخل شركتنا أو يتم شحنه غير مركب بحيث يجب تركيبه في الميدان. فهذا الفلتر يقوم بترشيح الهواء المضغوط قبل دخوله إلى وعاء التجفيف من أجل جمع كل الملوثات المحتملة كالأوساخ، أو قطرات الماء أو الزيت من أعلى الضاغط. ويبلغ حجم هذا الفلتر 0,01 مكرون، ونسبة 0,01ppm.
فلتر المرحلة الثانية: يتم تركيب هذا الفلتر داخل الشركة أو يتم شحنه إلى الزبائن مباشرة ليتم تركيبه في الميدان. ويتم فلترة الهواء المضغوط أسفل وعاء التجفيف من أجل جمع أي غبار قد يكون تخلف بسبب عملية التجفيف. ويأتي هذا الفلتر بمستوى 1,0 ميكرون.
صمام تصريف أوتوماتي: يتم استخدامه مع الفلتر الأولي لكل مجفف، وهو عبارة عن صمام تصريف يشتغل بالتعويم الميكانيكي. ويمكن أن يتم تقديم مختلف صمامات التصريف غير مركبة ليتم تركيبها في الميدان. وعلى العموم، تجهز المجففات الكبيرة بصمامات تصريف أوتوماتية.
مؤشرات الضغط التفاضلي للفلتر: إنه يتم تجهيزها في الفلترات الأولية وفلترات المرحلة الثانية لضبط شروط عناصر الفلتر.
*ملاحظة: من أجل الزيادة في الفعالية الطاقية إلى الحد الأقصى فإنه ينصح بتغيير مكونات كل من الفلتر الأولي، وفلتر المرحلة الثانية كل سنة أو عندما تتدهور حالته التقنية.
أوعية التجفيف: بهيكلها الفولاذي الملحوم، فالنماذج CWPH تأتي مختومة بالرمز GB أو ASME. يتم تجهيز فتحات المداخل والمخارج بشبكات فولاذية قابلة للإزالة لكل برج من برجي هذه المجففات من أجل تفادي خروج مواد التجفيف. إنها تأتي بفتحات ملء وتجفيف قابلة للولوج بسهولة.
أجهزة قياس ضغط البرجين: يتم تركيب جهاز بوردون لقياس الضغط في كل واء من الوعاءين.
صمام تخفيف الضغط: يتم تركيب هذا الصمام الضامن للسلامة من الحرائق في كل غرفة من غرف البرجين. إنه يأتي بـ 165psig.
صمامات ضبط التدفق
صمام غشائي غير مزيت بأداء عال
صمام المدخل
صمامات العوادم
صمام تيارات الهواء المدمجة.
صمامات المنفذ
إن جميع موديلات المجففات بمواد امتصاص الرطوبة، تأتي بصمامات المنفذ بأداء عال مصنوع سطحها الداخلي بالألومنيوم.
أجهزة التحكم: إن هذه المجففات، أو المجففات ببرجين تأتي بأجهزة للتحكم بمؤشرات مرئية تشير إلى وضعيات اشتغال المجفف المختلفة وتمكن من التدخل في حالة الضرورة بالشكل الملائم.
غلاف كهربائي: إنه معياري ويتم تصنيعه وفقا للمعايير UL/ULC 508A.
التركيبة: يتم تركيبها بهيكل فولاذي مستقل.
تعديل يدوي لعملية التطهير: إنه يتم تجهيز هذه الصمامات بصمام لتعديل عملية التطهير مرفوق بجهاز لقياس ضغط التطهير.
مخفضات الصوت: يتم تجهيز كل فتحة هواء تطهير منها بمخفض للصوت.
الأنابيب والوصلات
أنبوب الفولاذ الكربوني SA53 Gr. B ERW، بـ 1 إلى 6 بوصة.
وصلات حديد مطروق 150# مسننة، من 1 إلى 2 بوصة.
وصلات ملحومة ومفلنجة، من 3 إلى 6 بوصة.
وعلى العموم، فالمجفف بمواد امتصاص الرطوبة هذا يأتي بقطع الغيار المذكورة أعلاه، والتي يمكن في حالات معينة تغييرها حسب الطلبات الخاصة للزبائن. لذا لا تترددوا في تزويدنا بالمواصفات الخاصة التي ترغبون أن تروا عليها منتجاتكم.
| النموذج | قدرة التدفق 3 متر مكعب دقيقة | الوصلات | الأبعاد (الطول * العرض * الارتفاع) (ملمتر) | الوزن (كلغ) |
| 1.2 | ZG 1" | 505x360x1188 | 180 | |
| 2.4 | ZG 1" | 505x360x1646 | 240 | |
| 3.8 | DN40 | 555x360x1553 | 350 | |
| 6.5 | DN40 | 773x400x1018 | 510 | |
| 8.5 | DN50 | 860x500x1950 | 550 | |
| 10.7 | DN50 | 962x700x1880 | 780 | |
| 13.5 | DN50 | 962x700x2090 | 780 | |
| 16 | DN80 | 1175x800x1908 | 900 | |
| 23 | DN80 | 1175x600x2208 | 1280 | |
| 27 | DN80 | 1275x650x2020 | 1520 | |
| 33 | DN80 | 1415x700x2110 | 1760 | |
| 45 | DN100 | 1465x600x2393 | 2200 | |
| 55 | DN125 | 1815x800x2473 | 2600 | |
| 65 | DN125 | 1815x800x2673 | 3100 | |
| 85 | DN125 | 2013x900x2570 | 4100 | |
| 100 | DN150 | 2300x1500x2933 | 5200 | |
| 150 | DN200 | 2700x1800x3429 | 6000 | |
| 200 | DN250 | 2900x2000x3529 | 6800 |
تم تصميم أوعية هذه المجففات خصيصا من أجل أداء هذه الخدمة. وتأتي في قطر يسمح بوقت تماس أدنى بخمس ثواني، والذي يعتبر ضروريا لامتصاص الرطوبة وضمان نقط تكاثف ثابتة. وتم تصميمها بشكل بسرعة الهواء في حدود 55 قدم في الدقيقة، مما يخفض إلى الحد الأدنى نسبة إسالة عامل التجفيف مما يحسن فعالية التجفيف إلى الحد الأقصى.
يضيف المجفف بالهواء الساخن سخانا من أجل تسخين هواء التنفيض. إنها لا تنفع فقط في تجديد الهواء بل أيضل تنفع في تخفيض نسبة فقدان التجديد. ويتم التحكم في الدورة العادية في ثمان ساعات، ودورات المجفف بواسطة جهاز لضبط الوقت.
ويمكننا أيضا أن نورد المجفف بالهواء الساخن بوظائف اختيارية أخرى كما يلي:
- جهاز رقمي لتنظيم نقط التكاثف.
- جهاز التحكم PLC بفتحات توصيل.
- جهاز إنذار عن التحويل دون الإخفاق DF1، و RS485 و MODBUS.
- جهاز إنذار عن التحويل والإخفاق DF1، و RS485 و MODBUS.
جهاز التحكم في درجة التكثف
إن درجة التكثف عبارة عن طريقة لتخزين الطاقة يمكنها تمديد دورة التجفيف بدون مزيد من التطهير بالكسح. وعند نهاية دورة التجفيف، تقوم بتمديد دورة التجفيف حتى تصل إلى النقطة المضبوطة لدرجة التكثف. وأثناء دورة التجفيف هذه، يتم إغلاق صمامات التنظيف بالكسح مما يجعل البرج المقابل مهيأ بدوره لدورة التجفيف. وتتكون خيارات الطلب على درجة التكثف في: شاشة لعرض درجة التكثف، ونقاط ضبط قابلة للتعديل، ومصباح دورة الطلب، ومصباح التنبيه على وجود رطوبة عالية، وغيرها.
آلية التجفيف والتنشيف: أوكسيد الألومنيوم المنشط 14 بوصة بصلابة عالية.
الفلتر الأولي: يتم تركيب فلتر التجيمع هذا (HC) سواء داخل شركتنا أو يتم شحنه غير مركب بحيث يجب تركيبه في الميدان من طرف الزبائن. فهذا الفلتر يقوم بترشيح الهواء المضغوط قبل دخوله إلى وعاء التجفيف من أجل جمع كل الملوثات المحتملة كالأوساخ، أو قطرات الماء أو الزيت من أعلى الضاغط. ويبلغ حجم هذا الفلتر 0,01 مكرون، ونسبة 0,01 ppm.
فلتر المرحلة الثانية: يتم تركيب هذا الفلتر داخل الشركة أو يتم شحنه إلى الزبائن مباشرة ليتم تركيبه في الميدان. ويتم فلترة الهواء المضغوط أسفل وعاء التجفيف من أجل جمع أي غبار قد يكون تخلف بسبب عملية التجفيف. ويأتي هذا الفلتر بمستوى 1,0 ميكرون
مؤشرات الضغط التفاضلي للفلتر: إنه يتم تجهيزها في الفلترات الأولية وفلترات المرحلة الثانية لضبط شروط عناصر الفلتر.
*ملاحظة: من أجل الزيادة في الفعالية الطاقية إلى الحد الأقصى فإنه ينصح بتغيير مكونات كل من الفلتر الأولي، وفلتر المرحلة الثانية كل سنة أو عندما تتدهور حالته التقنية.
أوعية التجفيف: بهيكلها الفولاذي الملحوم، فالنماذج CWPH تأتي مختومة بالرمز GB أو ASME. يتم تجهيز فتحات المداخل والمخارج بشبكات فولاذية قابلة للإزالة لكل برج من برجي هذه المجففات من أجل تفادي خروج مواد التجفيف. إنها تأتي بفتحات ملء وتجفيف قابلة للولوج بسهولة.
أجهزة قياس ضغط البرجين: يتم تركيب جهاز بوردون لقياس الضغط في كل واء من الوعاءين.
صمام تخفيف الضغط: يتم تركيب هذا الصمام الضامن للسلامة من الحرائق في كل غرفة من غرف البرجين. إنه يأتي بـ 165psig.
صمامات ضبط التدفق
صمام غشائي غير مزيت بأداء عال
صمام المدخل
صمامات العوادم
صمام تيارات الهواء المدمجة.
صمامات المنفذ
إن جميع موديلات المجففات بمواد امتصاص الرطوبة، تأتي بصمامات المنفذ بأداء عال مصنوع سطحها الداخلي بالألومنيوم.
أجهزة التحكم: إن هذه المجففات، أو المجففات ببرجين تأتي بأجهزة للتحكم بمؤشرات مرئية تشير إلى وضعيات اشتغال المجفف المختلفة وتمكن من التدخل في حالة الضرورة بالشكل الملائم.
غلاف كهربائي: إنه معياري ويتم تصنيعه وفقا للمعايير UL/ULC 508A.
التركيبة: يتم تركيبها بهيكل فولاذي مستقل.
تعديل يدوي لعملية التطهير: إنه يتم تجهيز هذه الصمامات بصمام لتعديل عملية التطهير مرفوق بجهاز لقياس ضغط التطهير.
مخفضات الصوت: يتم تجهيز كل فتحة هواء تطهير منها بمخفض للصوت.
الأنابيب والوصلات
أنبوب الفولاذ الكربوني SA53 Gr. B ERW، بـ 1 إلى 6 بوصة.
وصلات حديد مطروق 150# مسننة، من 1 إلى 2 بوصة.
وصلات ملحومة ومفلنجة، من 3 إلى 6 بوصة.
ويبقى دائما بالإمكان أن نزود زبائننا بمنتجات حسب طلباتهم الخاصة. لذا يمكنكم موافاتنا بالتفاصيل الخاصة التي ترغبون في توفيرها في منتجاتكم. وسيكون خبراؤنا التقنيون والمصممون سعداء بمساعدتكم على تحقيق كل ما تريدون.
| النموذج | قدرة التدفق 3 متر مكعب دقيقة | الوصلات | الأبعاد (الطول * العرض * الارتفاع) (ملمتر) | الوزن (كلغ) |
| 1.2 | ZG 1" | 405x360x1188 | 190 | |
| 2.4 | ZG 1" | 405x360x1646 | 300 | |
| 3.8 | DN40 | 405x360x1553 | 390 | |
| 6.5 | DN40 | 773x600x1018 | 550 | |
| 8.5 | DN50 | 862x700x1950 | 620 | |
| 10.7 | DN50 | 962x700x1880 | 910 | |
| 13 | DN50 | 962x700x2090 | 1060 | |
| 16 | DN80 | 1175x800x1908 | 1060 | |
| 23 | DN80 | 1175x600x2208 | 1420 | |
| 27 | DN80 | 1175x700x2020 | 1630 | |
| 33 | DN80 | 1175x700x2110 | 2100 | |
| 45 | DN100 | 1465x700x2393 | 2600 | |
| 55 | DN125 | 1815x800x2473 | 3100 | |
| 65 | DN125 | 1815x800x2673 | 3700 | |
| 85 | DN125 | 2013x900x2870 | 4600 | |
| 100 | DN150 | 2300x1500x2933 | 5200 | |
| 150 | DN200 | 2700x1800x3429 | 7800 | |
| 200 | DN250 | 1900x2000x3529 | 8200 |
إننا نتوفر على فريق خدمات متكامل مستعد دائما لتقديم كل ما تحتاجون إليه من معطيات ومساعدات للحصول على أفضل المنتجات، وبالمواصفات الخاصة التي ترغبون فيها. فالرجاء ألا تترددوا في الاتصال بنا.
