ضاغط حلزوني بالزيت

الضواغط الحلزونية "Panther"

إننا في شركة Cronwell نقترح عليكم هنا الضاغط الحلزوني، والذي يمكن تسميته أيضا الضاغط اللولبي، أو الكمبروسر اللولبي أو جهاز الضغط اللولبي، بنطاق ضغط يتراوح فيما بين 7 و13 بار ونطاق قدرة متراوحة فيما بين 5,5 إلى 400kW. وعلى غرار جميع الضواغط Cronwell، فالوحدات Panther هذه يقف خلفها مهندسون كبار بمؤهلات عالية جدا بأزيد من ثلاثين سنة من التجربة في مجال التصميم. فشركتنا تضع رهن إشارتكم ضواغط هواء بموثوقية عالية وتكلفة منخفضة، مع الالتزام بتزويدها بمكونات بجودة عالية ومضمونة.

شكل الاستفسار

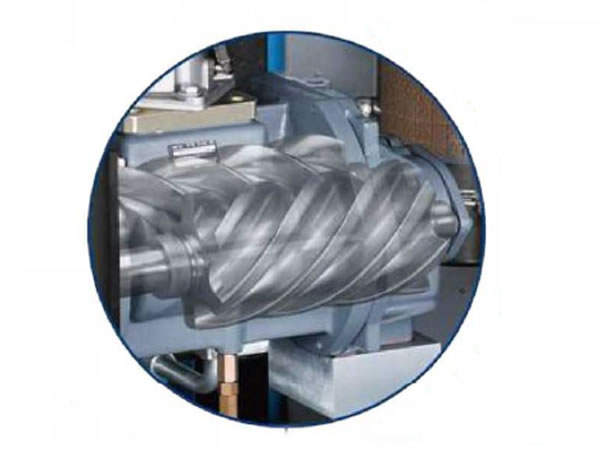

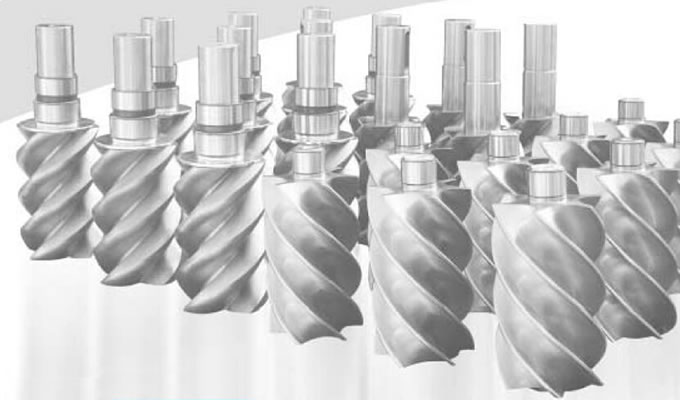

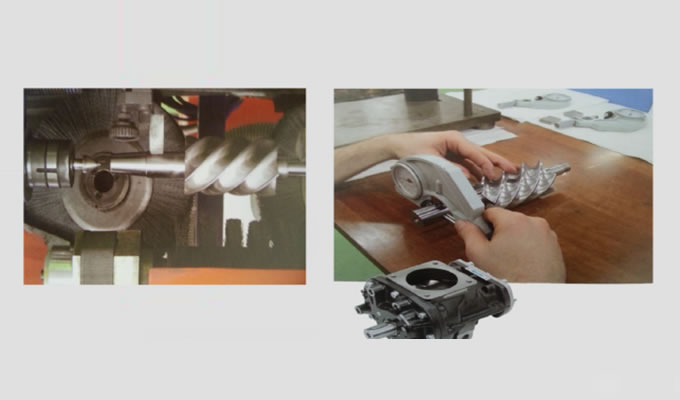

رأس الضاغط (Air end)
إن العضو الدوار لديها عبارة عن عنصر أساسي للضواغط اللولبية هذه. أما رأس هذه الضواغط فيستخدم العضو الدوار بخمس فصوص (lobe) (عضو الإدارة) والعضو الدوار الأنثى بست فصوص (العضو المُدار). ونضمن فعالية FAD ممتازة، ومتانة وموثوقية. ويتم تصميم الأعضاء الدوارة الأكبر من أجل ضمان سرعة أقل ونسبة أقل لضياع للطاقة. ويزيد هذا بشكل كبير في توفير الطاقة وأمد حياة الضواغط التي يستخدمون فيها.

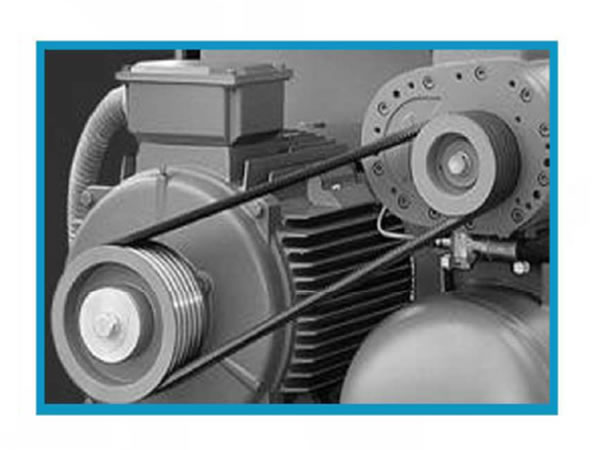

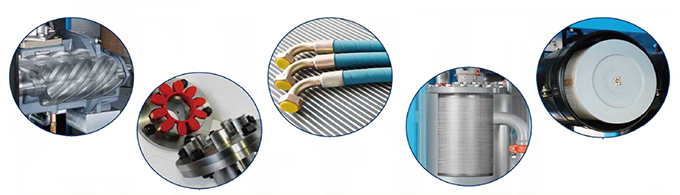

المحرك والوصلات المباشرة
يستخدم الضاغط الهوائي بالزيت المحركات IEC بفعالية عالية (IP54)، وبقدرتها على الاشتغال في درجة الحرارة المنخفضة. أما علب إدارة الكابلات لديها المصنوعة من الحديد المسبوك فيجعل من الوصل مسألة سهلة. ويتم استخدام تصميم خاص من أجل ضمان فعالية وموثوقية الإدارة مع حد أدنى من الاهتزاز لتشغيل بدون ضجيج.

صمام امتصاص
إن صمام الامتصاص هذا عبارة عن مكون أساسي للتحكم في تدفق الهواء. إنها تضبط التدفق الهوائي إلى الضاغط إما عبر الفتح، أو الخنق أو الإغلاق بشكل كامل في استجابة لأجهزة استشعار الضغط. إنه يتميز بجودة عالية وموثوقية كبيرة.

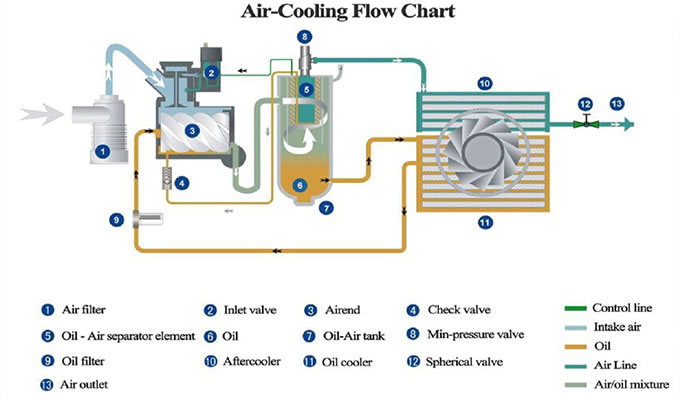

نظام فصل الزيت
يورد نظام فصل الزيت بثلاث مراحل هذا هواء مضغوطا بجودة عالية. ويعتمد فاصل الزيت سحبا تماسيا بحيث يوجد هناك حاجز صاد للزيت فيما بين الجدار الداخلي وإسفين الفلترة القبلية للمشحم. ثم بعد ذلك، فخليط الهواء والزيت يتدفق عبر فاصل الزيت من الداخل إلى الخارج. ويملك خزان الفصل مرحلتي فصل مختلفتين: وهما الفصل النابذ والفصل بالجاذبية. أما المرحلة الثالثة من الفصل فيتم القيام بها بواسطة فلتر فصل متطابق عالي الأداء. وتضمن فعالية المرحلتين الأوليين أمد حياة فلتر الفصل المتطابق هذا. فهذا النظام يحد من تأجيل تبخر الزيت إلى 3ppm.

فلتر الزيت
إن فلتر الزيت هذا يتميز بدقة فلترة عالية. إنه يقوم بكل فعالية بفلترة الأجزاء المتهالكة والشوائب في الزيت. إنها تضمن أمد حياة طويل جدا للضاغط.

فلتر الزيت

فلتر الهواء
إن فلتر الهواء هذا يتميز بفقدانه المنخفض للضغط، وبفعاليته العالية التي تزيد عن 95 بالمائة بحيث يقوم بفلترة تصل إلى أقل من 3 ميكرونات مستخدما في ذلك تكنولوجيا الألياف النانوية، والتي تضمن تدفقا هوائيا نظيفا وغير مقيد من أجل عمليات ضغط مثالية.

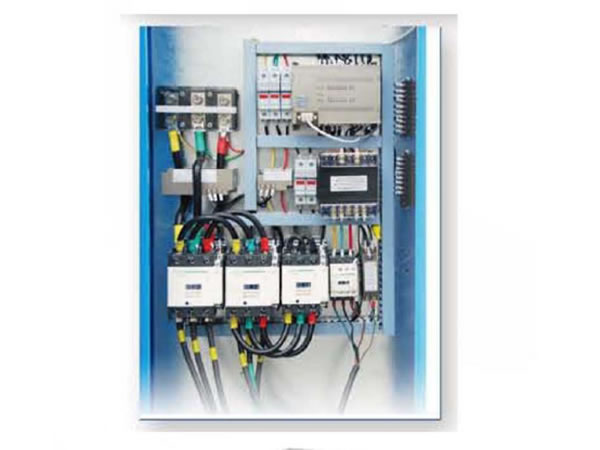

نظام التحكم
يعطي جهاز التحكم بالشاشة LCD ولوجا سهلا إلى الخيارات ومؤشرات الأداء الأساسية للقيام بمختلف العمليات. إنها تتميز أيضا بواجهة للتحكم عن بعد في 4 ضواغط، وللقيام بأعمال الصيانة الروتينية، وبتسجيل تاريخ التشغيل والأخطاء، وأجهزة الإنذار والعديد من الوظائف الأخرى. وتكون جميع الوظائف مجهزة برقم سري بحيث لا يمكن الولوج إليها إلا من طرف الأشخاص المعنيين.

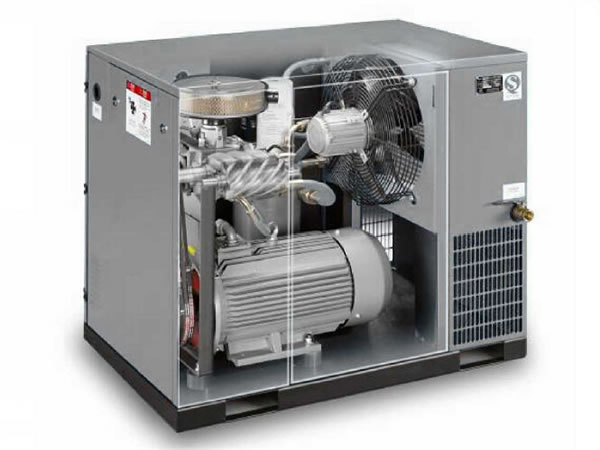

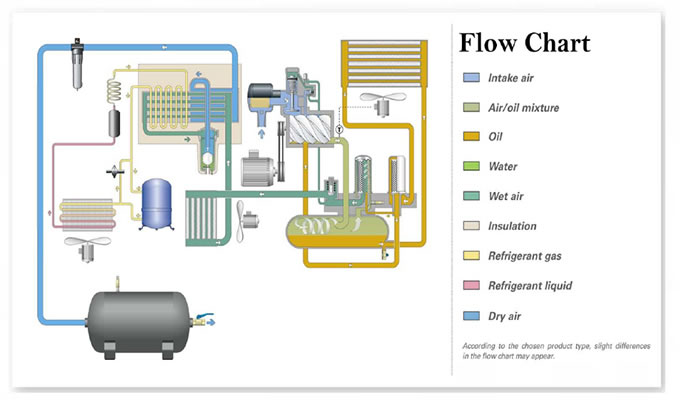

الضواغط اللولبية الدوارة الثابتة-- مستقرة وموثوقة وعالية الفعالية
برامترات الضواغط بالسير
النموذج قدرة التفريغ (متر مكعب دقيقة) ضغط التفريغ (بار) مستوى الضجيج dB(A) قدرة المحرك (KW/HP) وصلة المخرج الأبعاد (الطول * العرض * الارتفاع) (ملمتر) الوزن (كلغ)
CWB5.5A 0.91 7 65 5.5/7.5 3/4" 780x680x800 300
0.84 8
0.75 10
0.63 13

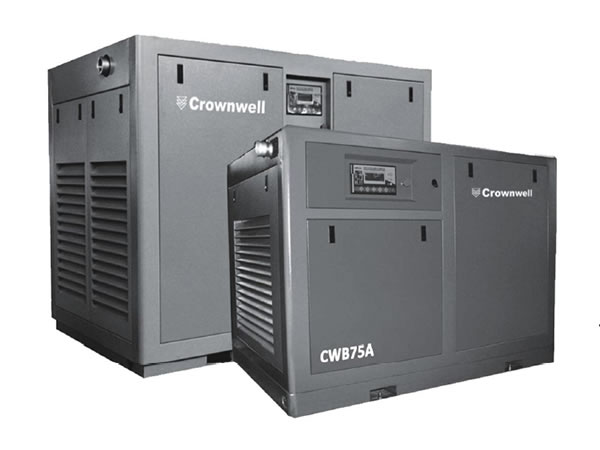

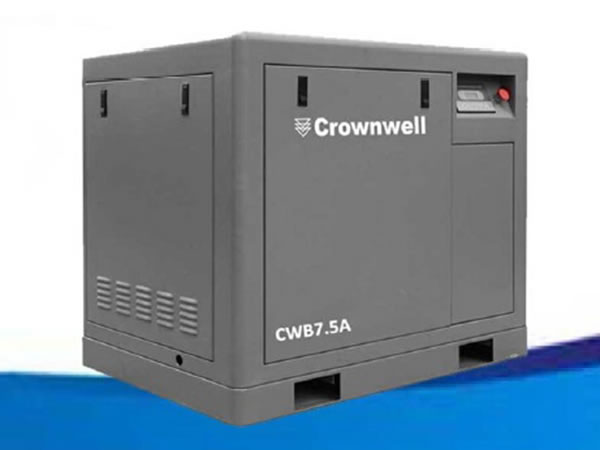

CWB7.5A 1.30 7 65 7.5/10 3/4" 780x680x800 320
1.20 8
1.00 10
0.84 13
CWB11A 1.70 7 65 11/15 3/4" 1100x800x980 400
1.60 8
1.40 10
1.20 13
CWB15A 2.40 7 65 15/22 3/4" 1100x800x980 430
2.30 8
2.00 10
1.60 13
CWB18.5A 3.00 7 65 18.5/25 1" 1250x870x1180 590
2.90 8
2.70 10
2.30 13
CWB22A 3.70 7 67 22/30 1" 1250x870x1180 650
3.60 8
3.20 10
2.80 13
CWB30A 5.20 7 67 30/40 1" 1250x870x1180 750
5.00 8
4.50 10
3.80 13
CWB37A 6.50 7 67 37/50 1.5" 1540x950x1290 880
6.20 8
5.60 10
4.90 13
CWB45A 8.00 7 70 45/60 1.5" 1540x950x1290 1000
7.30 8
7.00 10
5.90 13
CWB55A/W 10.1 7 70 55/75 2" 1600x1150x1420 1500
9.50 8
8.70 10
7.80 13
CWB75A/W 13.6 7 75 75/100 2" 2010x1260x1460 1900
12.8 8
12.3 10
10.2 13
برامترات الضواغط بالقيادة المباشرة
النموذج قدرة التفريغ (متر مكعب دقيقة) ضغط التفريغ (بار) مستوى الضجيج dB(A) قدرة المحرك (KW/HP) وصلة المخرج الأبعاد (الطول * العرض * الارتفاع) (ملمتر) الوزن (كلغ)
CWD22A 3.60 7 67 22/30 1" 1300x920x1100 700
3.40 8
3.20 10
2.80 13
CWD37A 6.50 7 67 37/50 1.5" 1450x1000x1240 900
6.20 8
5.60 10
4.90 13
CWD45A 8.00 7 70 45/60 1.5" 1540x950x1290 1000
7.30 8
7.00 10
5.90 13

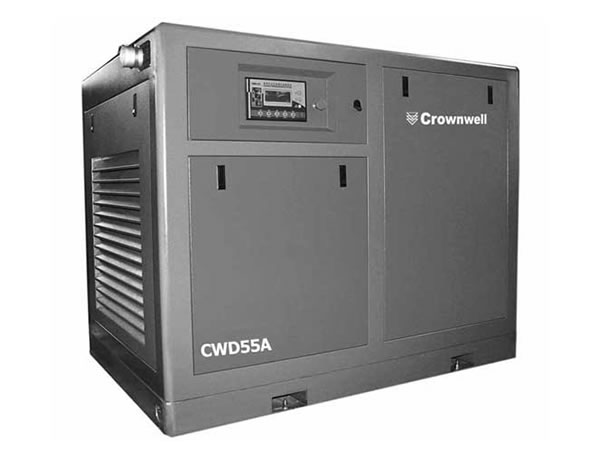

CWD55A/W 10.1 7 70 55/75 2" 1720x1200x1340 1700
9.50 8
8.50 10
7.50 13
CWD75A/W 13.6 7 75 75/100 2" 2010x1260x1460 1900
12.8 8
12.3 10
10.2 13
CWD90A/W 16.1 7 76 90/120 DN50 2010x1260x1460 2500
15.5 8
14.0 10
12.5 13

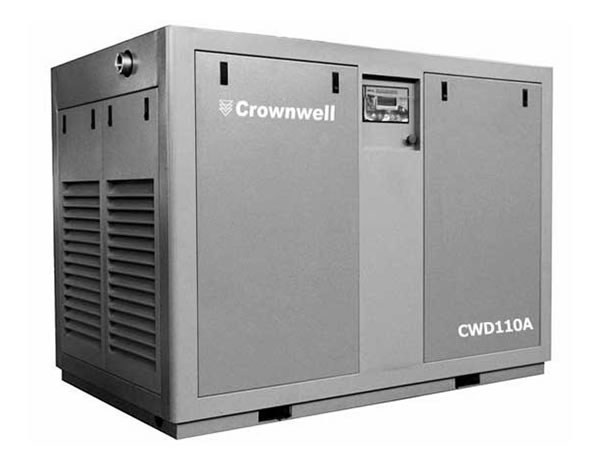

CWD110A/W 21.2 7 76 110/150 DN65 2300x1600x1790 2800
19.6 8
17.8 10
15.5 13
CWD132A/W 24.1 7 78 132/175 DN65 2300x1600x1790 3000
23.2 8
20.5 10
17.8 13
CWD160A/W 28.8 7 78 160/200 DN80 2650x1700x1850 3500
27.8 8
25.0 10
22.4 13
CWD185A/W 32.5 7 78 185/250 DN80 2650x1700x1850 3800
31.2 8
28.0 10
25.8 13
CWD200A/W 34.5 7 76 200/270 DN80 2650x1700x1850 4200
34 8
30.5 10
28 13
CWD220A/W 36.8 7 83 220/300 DN100 3000x1900x1930 4800
34.7 8
31.5 10
29.5 13
CWD250A/W 43 7 85 250/350 DN100 3000x1900x1930 5200
41.5 8
38.0 10
34.9 13
CWD280A/W 51.35 7 82 280/375 DN125 4200x2200x2240 7600
50.59 8
46.06 10
41.51 13
CWD315A/W 56.79 7 82 315/400 DN125 4200x2200x2240 7800
55.95 8
50.08 10
45.62 13
CWD355A/W 66.08 7 83 355/450 DN125 4200x2200x2240 8200
65.43 8
55.12 10
49.58 13
CWD400A/W 75.05 7 83 400/500 DN125 4200x2200x2240 8500
74.31 8
64.46 10
58.07 13
